NEWS為極致的視頻體驗而設計:facebook新一代存儲平臺Bryce Canyon架構

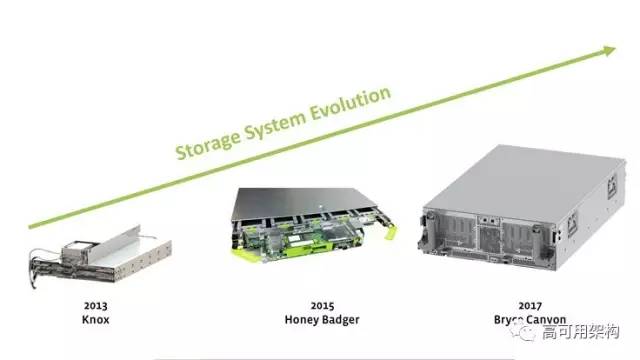

在 Facebook,我們的存儲需求不斷演進。 為了在運行工作負載時更高效,我們一直致力于優化我們的存儲服務器設計。 2013 年,我們與設計合作伙伴 Wiwynn 合作,將第一個存儲機柜 Open Vault(Knox)提供給開放計算項目(Open Compute Project),然后在 2015 年利用該設計創建了我們的存儲服務器 Honey Badger,還有 2016 年的 Lightning NVMe 機柜。
由于重點關注我們的應用程序的視頻體驗,存儲的工作負載越來越需要更多的存儲容量和密度。 我們開始設計我們的下一代存儲,關注效率和性能,并于今天宣布,我們最新的存儲平臺 Bryce Canyon 的設計規范現在可通過開放計算項目(Open Compute Project)獲取。
Bryce Canyon 將主要用于高密度存儲,包括照片和視頻,并提供比 Open Vault 高 20% 的硬盤驅動器(HDD)密度。它被設計為支持更強大的處理器和更大的內存,它通過在底盤下方吸入空氣來提高熱和電源效率。
我們的目標是建立一個平臺,不僅能滿足我們今天的需求,還能擴展以適應未來增長的新模塊。 Bryce Canyon 提供了強大的分類存儲功能,與其他存儲平臺相比可以輕松擴展。

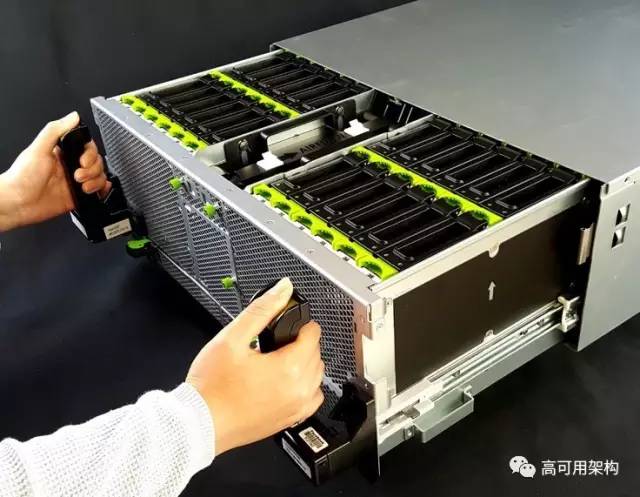

Bryce Canyon 存儲系統支持 72 個 3.5 英寸硬盤(12 Gb SAS/6 Gb SATA)。系統可以配置為單個 72 驅動器存儲服務器,或者作為具有完全獨立電源的雙 36 驅動器的存儲服務器,或作為 36/72 驅動器的 JBOD(just a bunch of disks,一堆磁盤)。由于它減少了我們將來支持的存儲平臺配置數量,這種靈活性進一步簡化了我們的數據中心操作。
當配置為存儲服務器時,Bryce Canyon 支持單或雙 Mono Lake CPU 模塊。我們發現,對于某些工作負載(如 Web 和存儲),單插槽架構更高效,每瓦性能更高;我們以前改變了我們的 Web 層來利用這種架構,并在 Bryce Canyon 平臺上實現了相同的 Mono Lake 構建塊。

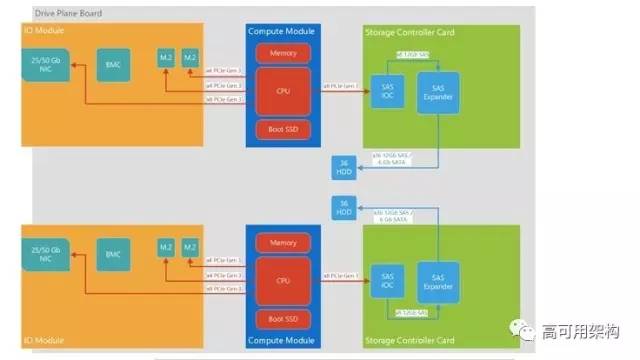

驅動器連接由存儲控制器卡(SCC)提供,在此迭代中提供 12 Gb SAS / 6 Gb SATA 連接接口。對于前端連接,有一個包含 OCP 夾層 NIC 的輸入/輸出模塊(IOM),它支持 25 Gb 和 50 Gb 網卡。目前有 IOM 的兩個變體:一個具有 2 x 四通道 M.2 模塊,一個具有12Gb SAS 控制器。通過填充不同的模塊,Bryce Canyon 可以通過多種方式進行配置,以優化各種用例,如 JBOD,Hadoop,冷存儲等。
Bryce Canyon 完全符合 Open Rack v2 標準,并且利用了 OCP 硬件產品中的許多構建塊。該系統通過 OpenBMC 進行管理,可以兼容 Facebook 數據中心中大多數新硬件的通用管理框架。 CPU 模塊是 Mono Lake 卡,并且支持包括 25 Gb 和 50 Gb OCP 夾層 NIC。
模塊化和靈活的平臺
由于模塊化設計,未來的平臺可以采用下一代 CPU 模塊,以在新技術采用時提高性能。 如果需要其他輸入/輸出接口,可以設計一個新的 I/O 模塊以滿足需要。 通過 16 條 PCIe 通道進入 IOM,大量的帶寬可用于支持各種可能性。 該系統設計為協議無關的,所以如果需要 NVMe 系統,存儲控制器卡就可以換成一個基于 PCIe 交換機解決方案。
支持不同工作負載的靈活性
高性能工作負載
對于大功率配置(如用于我們的某個分類存儲服務的配置),Bryce Canyon 配置了兩個 Mono Lake CPU 模塊,以在同一機箱內創建兩個獨立的 36 驅動器存儲服務器。 除了 OCP 夾層 NIC,此配置中使用的 I/O 模塊支持兩個 PCIe M.2 插槽,四個 PCIe Gen 3 通道。 M.2 插槽可用于緩存或合并寫入。
平衡工作負載
對于每個驅動器需要較少 CPU 性能的存儲系統(由于容量大和讀/寫速率低),可以使用單個 Mono Lake 連接到系統中的所有 72 個驅動器。
最大容量
對于需要超過 72 個驅動器存儲空間的應用程序(例如,存檔用例),您可以將多個 Bryce Canyon JBOD 以菊花鏈形式連接到 Bryce Canyon 頭節點或外部服務器。
專用數據中心 - 規?;渴?/span>

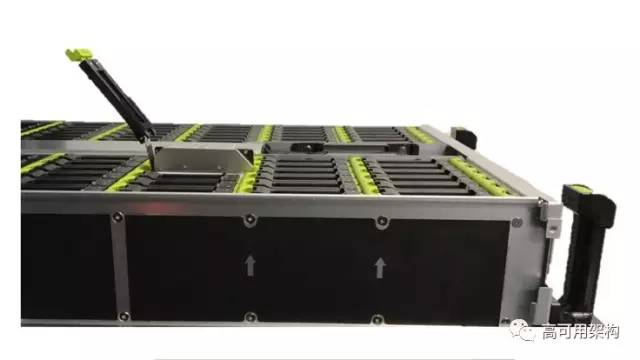

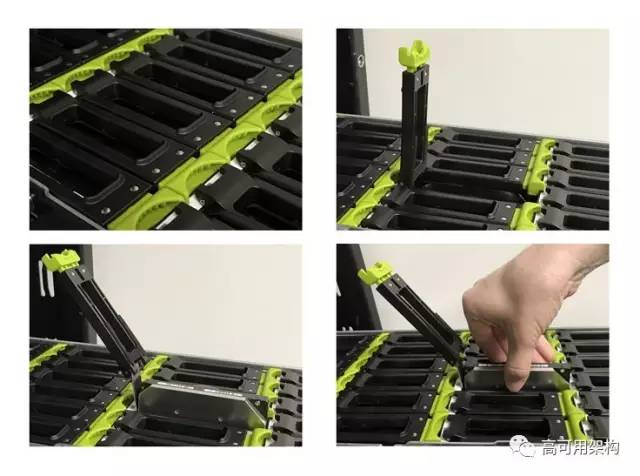

由于無工具的設計,Bryce Canyon 系統可以快速而簡單的上線服務。 系統中的每個主要 FRU 可以在不使用工具的情況下更換 - 它們包含在閂鎖或指旋螺釘中。 該設計最獨特的一個方面是無需工具的驅動器固定系統,不需要任何托架:系統使用閂鎖機構來保持裸驅動器。為了移除存儲器,閂鎖通過將驅動器部分地拉出系統來幫助用戶,以便于操作。 該系統大大簡化了部署和維護。
Bryce Canyon 的設計規范通過開放計算項目(Open Compute Project)公開提供,全面的硬件設計文檔將近期發布。請關注高可用架構留意后續文章。
